- 電壓：
- 380V
- 電機：
- 0.25KW
- 電流：
- 1.3A

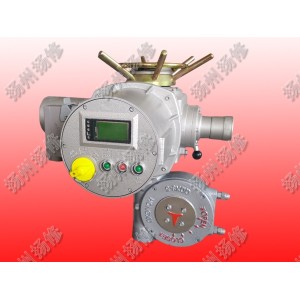

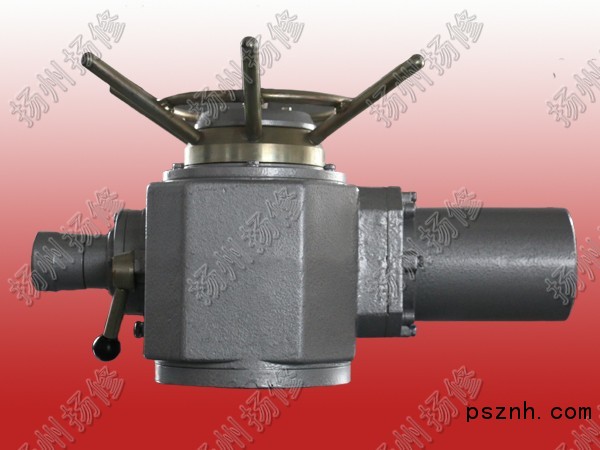

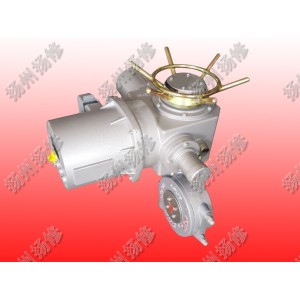

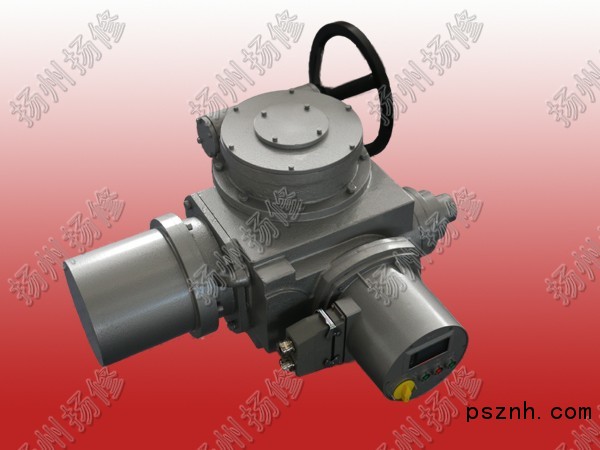

非侵入式F-DQW系列部分回轉閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。是F-DZW系列產品的派生產品。可適用于球閥、蝶閥和風門等，它可以準確地控制指令動作，是對閥門實現遠控、集控和自動控制的最佳驅動裝置。本系列產品不僅適用于電站，還可以用于石化、冶金、公用事業等。
特點
1． 非侵入式，就地操作器件采用非接觸感應元件。
2． 人機界面，采用高亮度、高對比度顯示器，中英文菜單，方便用戶進行設置與調試。
3． 紅外遙控，采用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
4． 準確定位，準確的閥門定位。采用數字傳感器對閥門位置進行精確監測。
5． 控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
6． 信號自由組態，最多可輸出4路接點信號供用戶選擇使用，每一路信號可自由定義。
7． 相序自動校正，執行機構旋向可自由設定，CPU可自動校正電源相序，接線時無需考慮電源相序。
8． 缺相保護，CPU具有電源缺相和輸出缺相保護功能。
9． 故障自診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶即使快速地處理故障。
10． 緊急操作，優先響應“緊急”開關里輸入信號，一旦有效，執行機構運行至事先設定緊急位置。
11． 調試方便，僅需設定與記錄開、關方向終端位置，調試工作即可完成。
疊加式F-DQW300渦輪式智能電動執行器；
技術參數
|
環境溫度 |
－20℃～＋60℃ |
||
|
環境濕度 |
≤95%（＋25℃時） |
||
|
防護等級 |
IP55，IP65(特殊訂貨) |
||
|
轉矩重復精度 |
≤10% |
||
|
位置重復偏差 |
≤1° |
||
|
主要電氣參數 |
|||
|
電 源 |
三相 380V AC±10% 50Hz |
||
|
接插件 |
端子類型 |
24芯 |
6芯 |
|
接 點 |
500VAC/DC 16A |
600VAC/DC 35A |
|
|
導線截面 |
≤2.5mm2 |
≤6mm2 |
|
|
輸入/輸出信號 |
開關量輸入 |
外部/內部電源供電 |
|
|
電壓 24VDC±10% 電流 ≤10mA |
|||
|
脈沖寬度：＞100ms |
|||
|
光電隔離 |
|||
|
開關量輸出 |
輸出方式：無源接點 4路 |
||
|
容量：125VAC/30VDC 5A |
|||
|
位置反饋輸出 |
范圍：4～20mA |
||
|
負載能力：≤750Ω |
|||
|
線性度：≤0.3% |
|||
性能參數表
|
型號 |
公稱 轉矩 (N.m) |
最大 轉矩 (N.m) |
輸出 轉速 (r/min) |
90° 全行程 時間 |
手動 速比 |
電機 功率 (kW) |
構造型式 |
|
F-DQW10 |
100 |
150 |
1/3 |
47 |
56:1 |
0.12 |
DZW5A+JW80B |
|
F-DQW20 |
200 |
300 |
|||||
|
F-DQW30 |
300 |
450 |
|||||
|
F-DQW60 |
600 |
900 |
|||||
|
F-DQWl20 |
1200 |
1800 |
3/7、9/14 |
35、23 |
56:1 |
0.25 |
DZW10A+JW100B |
|
F-DQW250 |
2500 |
3000 |
3/7、9/14 |
35、23 |
56:1 |
0.25、0.37 |
DZW15A+JW125B |
|
F-DQW330 |
3300 |
4000 |
3/7、9/14 |
35、23 |
56:1 |
0.37、0.55 |
DZW20A+JW125B |
|
F-DQW500 |
5000 |
6000 |
3/7 |
35 |
56:1 |
0.55 |
DZW30A+JW160B |
|
F-DQW700 |
7000 |
8000 |
3/7、9/14 |
35、23 |
56:1 |
1.1、1.5 |
DZW45A+JW160B |
|
F-DQW1000 |
10000 |
12000 |
3/7、9/14 |
35、23 |
54:1 |
1.1、1.5 |
DZW60A+JW200B |
|
F-DQW1300 |
13000 |
16000 |
3/7、9/14 |
35、23 |
54:1 |
2.2、3 |
DZW90+JW200B |
|
F-DQW2000 |
20000 |
24000 |
3/7、9/14 |
35、23 |
58:1 |
2.2、3 |
DZW90+JW250B |
|
F-DQW3000 |
30000 |
36000 |
3/7 |
35 |
58:1 |
3 |
DZW120+JW250B |
|
F-DQW4000 |
40000 |
48000 |
3/7 |
35 |
1400:1 |
5.5 |
DZW250+JW315B |
|
F-DQW6000 |
60000 |
72000 |
1/3 |
47 |
747:1 |
7.5 |
DZW350+JW315B |
|
F-DQW8000 |
80000 |
96000 |
3/10 |
50 |
798:1 |
10 |
DZW500+JW380 |
