一、概述

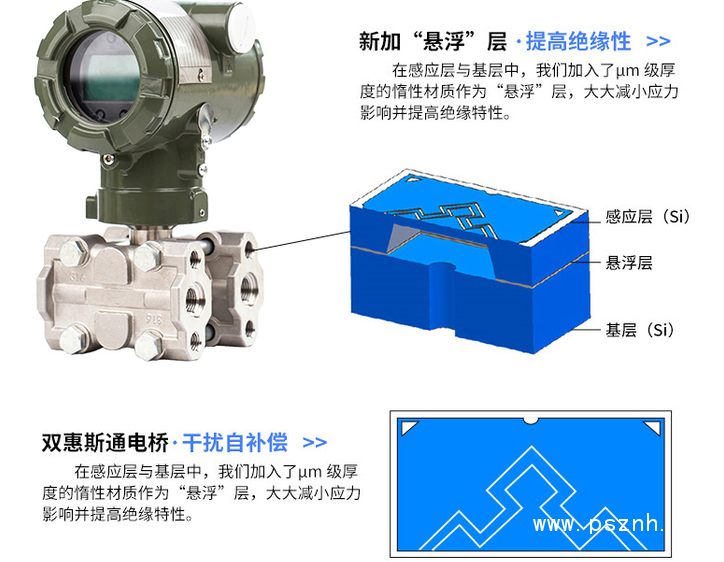

二、優勢



三、功能參數







四、性能參數　



　　測量介質：氣體、蒸汽、液體

　　不精確度：±0.05%、±0.075%、±0.1%（包括從零點開始的線性、回差和重復性）

　　穩定性：±0.1%/3年

　　環境溫度影響：≤±0.04%URL/10℃

　　靜壓影響：±0.05%/10MPa

　　電源：10～36V DC（推薦24V DC）

　　電源影響 : ±0.001% /10V (10～36V DC)，可忽略不計

　　調量程的參考精度：若 TD>10 (TD= 最大量程 / 調節量程 ) 則為：±(0.075×TD)%

　　平方根輸出精度為以上線性參考精度的 1.5 倍

　　環境溫度：-40℃～85℃

　　測量介質溫度：-40℃～120℃

　　貯藏溫度：-40℃～105℃

　　顯示：LCD

　　顯示器顯示模塊溫度：-20℃～70℃



五、過載與靜壓　





六、電池兼容性（EMC）



七、物理參數



　　測量膜盒：不銹鋼316L

　　膜片：不銹鋼316L、哈氏合金C

　　過程法蘭：不銹鋼304、316L

　　螺母及螺栓：碳鋼鍍鋅、不銹鋼

　　填充液：硅油、氟油、高溫硅油等

　　密封圈：丁腈橡膠、氟橡膠、聚四氟乙烯

　　變送器外殼：鋁合金材質，外表噴涂環氧樹脂

　　外殼密封圈：丁腈橡膠

　　銘牌：不銹鋼304

　　重量：2.6kg（無：安裝支架、過程連接）

　　外殼防護等級：IP67

　　防爆等級：Exd Ⅱ CT6、Exia Ⅱ CT6



八、范圍和量程





九、液位法蘭與最小量程關系對照表





十、液位法蘭額定壓力



      ANSI標準：150psi～600psi

      DIN標準：PN1.6MPa～PN10MPa



十一、單向過載極限

 高低壓側過載極限為液位法蘭額定壓力，可能出現可修正的零點漂移。

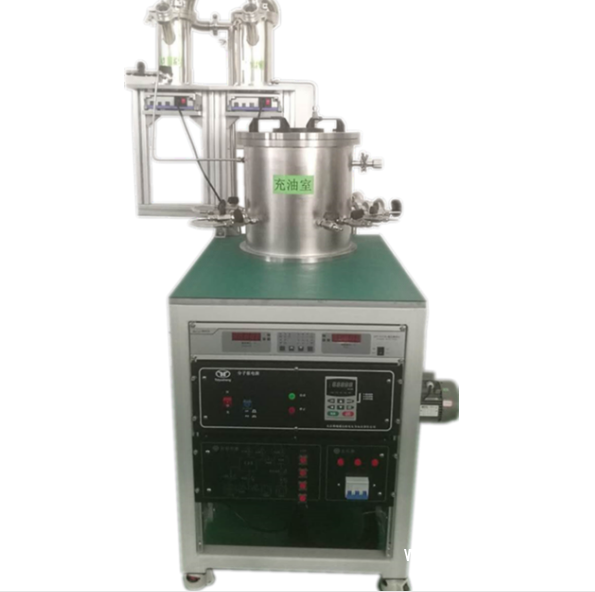

十二、先進的分子泵充油設備

十三、應用領域





十四、外形尺寸

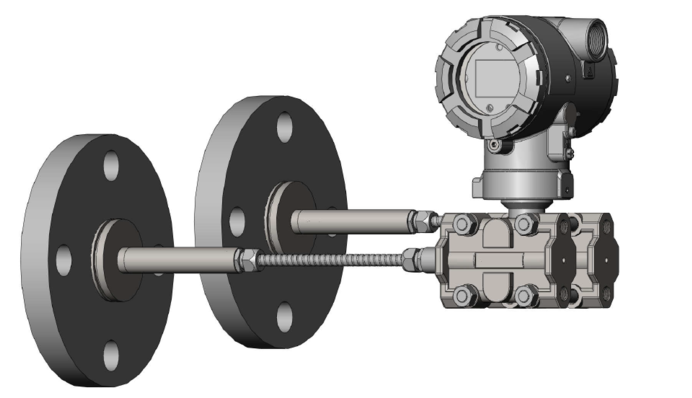

十五、YC3351DY/GY智能遠傳差壓/壓力變送器選型表





十六、常用法蘭尺寸對照
