全彩LED燈串為50顆一串，上面的線分為兩類。電源線、信號控制線。接線時候需要分開，每一串外露燈都要接到（直流電源）主電源線上面為并聯。

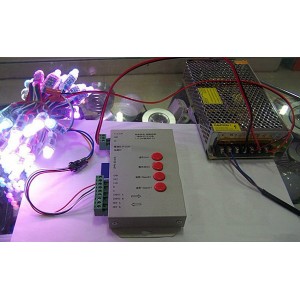

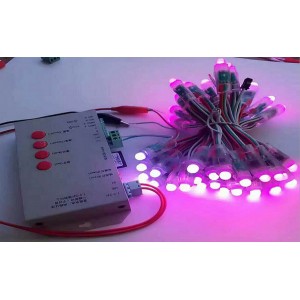

信號線一般是數據線、時鐘線、地線，在控制器上面分別有對應的接口 DAT（數據接口） clk（時鐘接口） GND（地線接口），安裝前問好供應商燈串上面控制信號線分別為什么顏色的線，然后對應的在接線端子上面接好，所有LED穿孔燈信號接線為串接模式，從頭連到尾。
溫馨提示：一臺LED電源最好拉三對正負極電源線出去，每對電源線，提供1/3最佳電源供應功率，最佳供電功率一般不查過電源最大功率的80%，一顆全彩外露燈的功率為0.3W。
深圳四維鑫光電生產的全彩LED燈串全部采用公母頭對接模式，方便用戶接線及SD卡控制器接線，如果需要更深入的了解““全彩外露穿孔字LED燈串SD卡控制器的接線方法”歡迎來電咨詢：田經理15013539554
