輸 入：

兩路模擬量,4-20mA,0-10V等

輸 出：

平均值,0-20mA,0-5V等

封裝方式：

DIN35

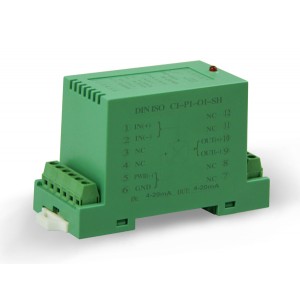

具有計算功能隔離放大器:DIN 2X1 C-P-O系列. 2進1出隔離變送器輸出模擬量平均值.產品特點

●  2路模擬信號隔離輸入，相加后取平均值輸出
●  2路輸入通道之間隔離，分辨靈敏，響應速度快
●  輔助電源與信號輸入1 / 輸入2 / 輸出 3KVDC四隔離
●  輔助電源：5V、12V、15V或24VDC單電源供電
●  低成本、超小體積，無需調整、使用方便，可靠性高
●  精度、線性度誤差等級：0.2級，標準DIN35導軌安裝
●  工業級溫度范圍: - 20 ~ + 70℃


典型應用
●  兩路模擬信號相加后取平均值隔離控制
●  工業自動化設備取信號平均值控制
●  電氣自動化及自動控制系統安全監測
●  過程控制系統差分信號采集隔離和變送
●  模擬量平均控制、顯示與報警
●  模擬信號地線干擾抑制及數據隔離、采集
●  工業現場模擬與數字信號并存監控及傳輸

       SunYuan  DIN2X1 ISO C-P-O系列具有計算功能的模擬信號采集隔離放大器，是一種將兩路相互隔離的模擬量進行相加計算后按設定要求取平均值信號輸出，再將取出平均值信號進行隔離放大轉換的隔離計算器。 該產品主要由多路高隔離DC/DC電源、模擬加法器、平均值計算電路、信號隔離放大與變換電路組成，適用于傳感器、PLC兩路模擬信號輸入在不停機狀態下進行求和、取平均值的超馳控制系統。目前在工業現場的過程控制、電氣自動化及儀器儀表、安全監測裝置中廣泛應用。

       DIN 2X1 ISO C-P-O內部集成的高效率DC-DC能產生多組隔離電源，分別給內部的放大電路、加法器電路、平均電路、調制解調電路、隔離轉換電路供電。SMD工藝結構及新技術隔離措施使該產品達到輔助電源、信號的輸入1、輸入2與輸出之間 3KVDC四隔離，并且可滿足工業級寬溫度（- 20 ~ + 70℃）工作環境要求。


產品選型舉例
例1：  信號輸入：2路4-20mA輸入； 信號輸出：4-20mA； 兩路輸入相加平均輸出；  輔助電源：24V；
              對應產品型號：  DIN 2X1  ISO  C1-P1-O1   （隔離型標準DIN 35導軌安裝）

例2：  信號輸入：2路1-5V輸入；   信號輸出：1-5V；    兩路輸入相加平均輸出；  輔助電源：12V；
              對應產品型號：  DIN 2X1  ISO  C3-P2-O6   （隔離型標準DIN 35導軌安裝）

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_107.html

外形尺寸與引腳定義
