壓力測量被認為是一種基本的測量，因?yàn)樗梢杂糜跍y(cè)量不同的過程變量，如：壓力、差壓、流量、液位、密度等。下面我們來分享下壓力變送器的典型應用案例，原理簡單實用，希望大家喜歡。
案例一
監控泵的運作情況
相關產品
PT124B-210系列壓力變送器
應用場景
泵是絕大多數工業應用中的必備設備，其正確的運作對于過程效率至關重要。 如果泵的進口壓力或出口壓力不在所設計的約束范圍內，則可能發生嚴重的設備損壞。 此外，故障泵也會導致不必要的維護停機時間，甚至是生產的緊急停運。
應用措施

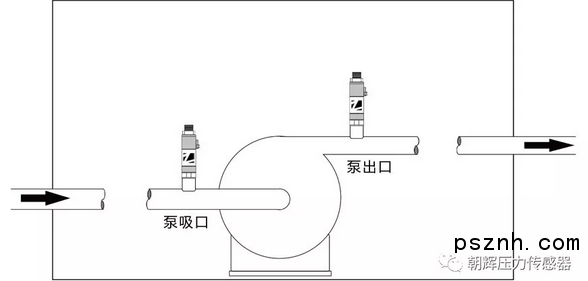

PT124B-210系列壓力變送器可用于監控泵的進口壓力和出口壓力。該系列變送器的測量范圍為0-0.2bar至0-1600bar，非常適合各種尺寸及各種類型的泵。如果壓力超過或低于正常運行條件，壓力變送器的連續輸出可用于觸發報警。此外，通過監控壓力，工廠人員可以使用收集的數據更好地確定和判斷泵性能的變化。
在泵吸入時，如發現有壓力損失的情況，這說明過程介質未到達泵的吸入口。另一方面，如果在泵吸入時能監測到壓力，而泵排出口有壓力損失表明泵已經發生故障。如果任一變送器檢測到壓力損失，則表明泵的相應側上缺少過程介質。類似地，壓力增加表明泵或過程介質存在問題。
從兩個變送器收集的數據可由工廠人員審查，以評估泵的性能，并確定是否需要采取措施來提升泵的效率。
案例二
監測旋風分離器的壓降
相關產品
PT124B-L101智能差壓變送器
應用場景
旋風分離器是用于工業空氣污染的最簡單最便宜的粉塵收集設備，因此在許多工業過程中很常用。在評價旋風分離器的設計和性能時，工程師們通常關注兩個參數:顆粒的收集效率和通過旋風分離器的壓降。對旋風分離器的研究表明，在給定的壓降下，可以預測顆粒的收集效率。
應用措施

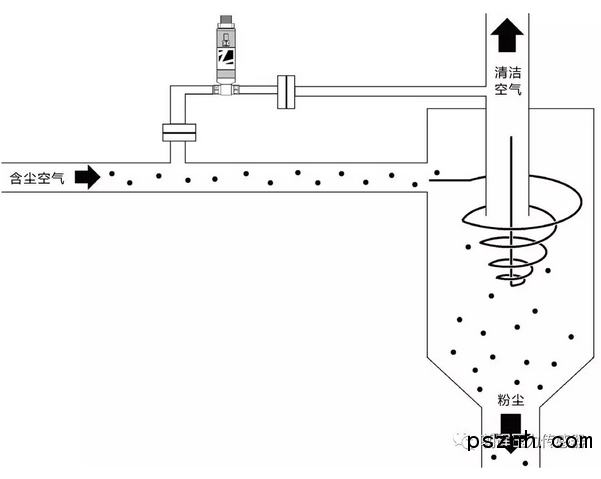

通過使用PT124B-L101智能差壓變送器，在運行的各個階段都可以很容易地測量和監測旋風分離器的壓降。使用從L101收集的壓降數據，用戶可以確定滿足其期望的顆粒收集效率所需的最佳氣旋進入速度，從而降低成本和過程的能量需求。此外，除了監測壓降，如果通過旋風分離器的壓降與正常工作值相差過大，L101的固態開關輸出還可以用于警告操作員。
案例三
測量水位及溫度的波動
相關產品
PT124B-L101智能差壓變送器、WR-207系列溫度變送器
應用場景
火力發電廠希望測量其儲水罐中的液位，但由于安裝限制和空間限制，他們無法使用常規的液位傳感技術：通過使用差壓變送器測量壓力然后使用密度計算液位來間接測量?jī)?chǔ)水罐中的液位。 但是，水的密度會隨溫度而變化; 當溫度升高時，水的體積膨脹。這會導致水位上升但不會改變施加到壓力傳感器上的壓力。 如果僅使用壓力測量裝置，則系統將缺少正確調整密度計算所需的溫度數據。因此需要溫度補償來準確地確定水位。
應用措施

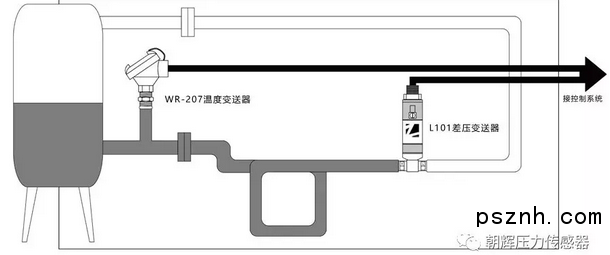

PT124B-L101智能差壓變送器與WR-207溫度變送器相結合，為工廠人員提供了計算密度和間接測量水位的所有必要信息。使用棒狀的L101差壓變送器，它的體積小，可以安裝在狹窄區域。 兩個變送器都不間斷測地測量溫度和壓力，過程數據被傳送到數字控制系統。溫度變送器數據用于相應地補償液位讀數。 變送器的組合為數字控制系統提供精確計算密度所需的工藝參數，從而能夠精確地確定儲水罐內的水位。
